若工序A、B由i、j、k三结点顺序相联,i结点最早时间和最迟时间分别为60和80(小时),工序A、B各需要40和15(小时)完成

作者:高老师 浏览 0

若工序A、B由i、j、k三结点顺序相联,i结点最早时间和最迟时间分别为60和80(小时),工序A、B各需要40和15(小时)完成,试画出两工序的箭线式网络图,在各结点的空白处填上正确的结点时间,并分别在恰当的位置填写出工序A、B的最早开始时间和最早完成时间。
【正确答案】:

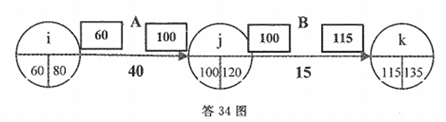

画出两工序的箭线式网络图(见答34).                        (2)

填出正确的节点时间(见答34).                                 (2)

填出工序AB的最早开始时间和最早完成时间(见答34)          (1)
