用卡诺图化简下列函数，并写出最简与或表达式。

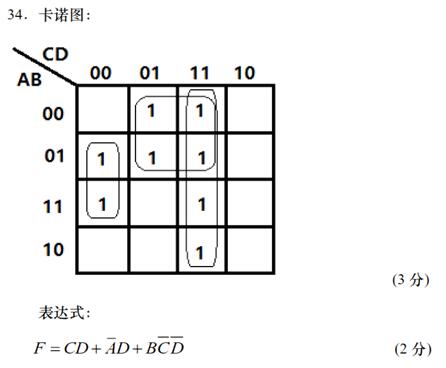

【正确答案】：
【题目解析】：第一步，四变量的卡诺图的框架要正确画出，需要注意变量的取值顺序是00、01、11、10，满足逻辑相邻的特点。第二步，正确填“1”，在相应的最小项对应的方格处填“1”，第三步，正确画圈。画圈的原则是圈越大越好，即圈的1越多越好，并且只能圈8、4、2、1个“1”。且所圈的“1”要逻辑相邻。第四部，化简。
用卡诺图化简下列函数，并写出最简与或表达式。
【正确答案】：
【题目解析】：第一步，四变量的卡诺图的框架要正确画出，需要注意变量的取值顺序是00、01、11、10，满足逻辑相邻的特点。第二步，正确填“1”，在相应的最小项对应的方格处填“1”，第三步，正确画圈。画圈的原则是圈越大越好，即圈的1越多越好，并且只能圈8、4、2、1个“1”。且所圈的“1”要逻辑相邻。第四部，化简。
