已知某双横臂独立悬架的结构参数如下图，车轮中心线与地面的交点为N,主销 EG延长线与地面交点到N的距离为rs,上下横臂的延长线的
2024-11-06汽车设计(06929)

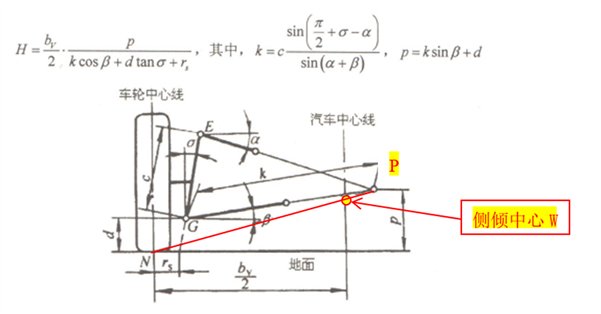

已知某双横臂独立悬架的结构参数如下图，车轮中心线与地面的交点为N,主销 EG延长线与地面交点到N的距离为rs,上下横臂的延长线的交点距地面高度为 P，汽车轮距为bv，按照要求解答下列问题：
解释悬架侧倾中心概念，并在图中标出悬架极点位置A与侧倾中心的位置W; 证明侧倾中心高度表达式为
请根据材料回答问题
【正确答案】：
悬架的侧倾中心是指极点P与车轮接地点N的连线与汽车中心线的交点称为侧倾中心点。侧倾中心W如下图所示。证：根据三角函数及勾股定理证明，详情略
悬架的侧倾中心是指极点P与车轮接地点N的连线与汽车中心线的交点称为侧倾中心点。侧倾中心W如下图所示。证：根据三角函数及勾股定理证明，详情略
